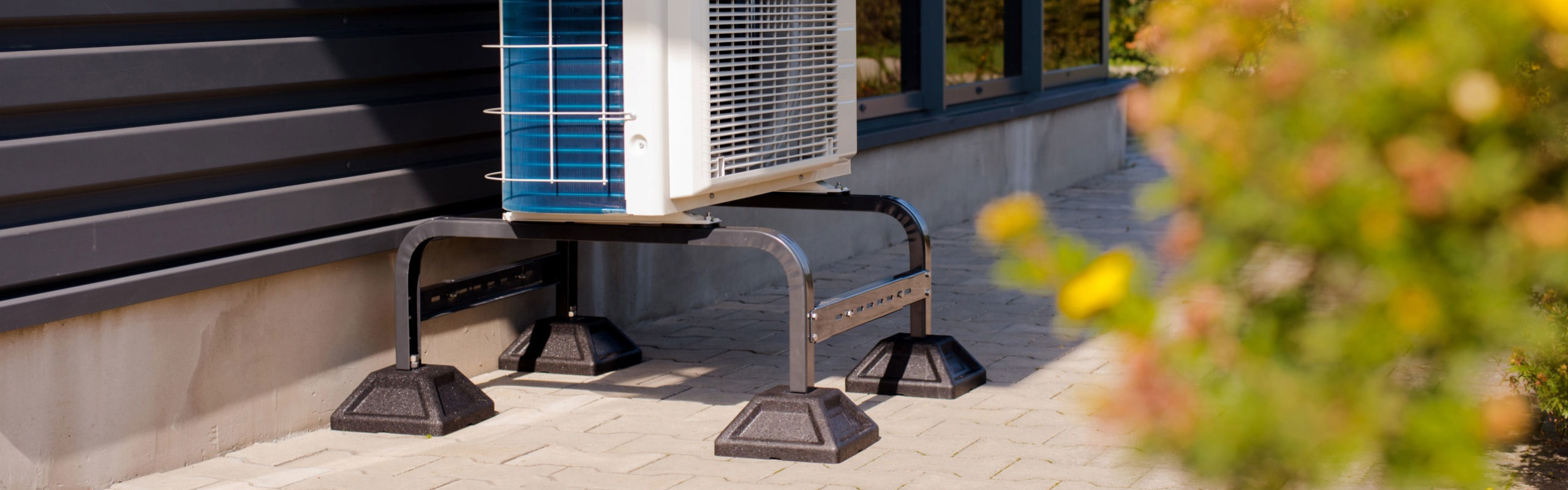

Aufstellsystem Easy-Frame-Maxi
Aufstellsystem mit individueller Höhen- und Längenanpassung
Eigenschaften des Rahmen:
galvanisch verzinkter Rahmen
pulverbeschichtet in Farbe RAL7021
max. Belastung bis zu 500kg
produziert nach EN 1993-4-2:2009, EN 10025
höhenverstellbare Fußaufnahme
bis zu 5% Dachneigung möglich
Eigenschaften der Füße:
aus SBR Gummi mit Stahleinsatz
Abmessung: 200 x 200 mm
Belastbarkeit 150 kg / Fuß
UV-beständig
Temperaturbeständig von -40°C / bis + 100°C
Abmessung: 120-820x730-1290x330-370mm (LxBxH)
Aufstellsystem Easy-Frame-Mini
Aufstellsystem mit individueller Höhen- und Längenanpassung
Eigenschaften des Rahmen:
galvanisch verzinkter Rahmen
maximale Belastung: bis zu 360 kg
pulverbeschichtung: Farbe RAL 7021
produktion nach Normen: EN 1993-4-2:2009, EN 10025
höhenverstellbare Fußaufnahmen
inklusive: 4 Antivibrationsdämpfer
dachneigung: bis zu 5 % möglich
Eigenschaften der Füße:
aus SBR-Gummi mit Stahleinsatz
Abmessung: 200 x 200 mm
Belastbarkeit: 150 kg/Fuß
UV-beständig
temperaturbeständig: von -40 °C bis +100 °C
Abmessung: 120-520 x 450-755 x 330-370mm (LxBxH) Abmessung inkl. Standfuß: 860 x 650-955 x 330-370mm (LxBxH)
Aufstellsystem PH-Flexi-Plus 1000 x 1200-1300 mm
Aufstellsysteme für Kälte-, Klima- und Lüftungsanlagen
System kann beliebig verlängert werden durch Erweiterungskit
Tragkraft 700 kg
passend für zwei Einheiten
vier Füße (á 305 mm)
integrierte Dämpfungsmatten je Fuß
Beine höhenverstellbar zwischen 250 und 450 mm
aus feuerverzinktem Stahl
UV-stabilisiert
Maße: 1000 mm x 1200 - 1300 mm (längenverstellbar)
Nur 1 auf Lager!
Dämpfungssockel für Klimaanlagen/ Wärmepumpen
Dämpfungssockel im Set (2 Stück)
zur Aufstellung von Außengeräte auf dem Boden oder auf Flachdächern
Ideal für Klimaanlagen, Wärmepumpen, Lüftungsanlagen und Kanälen, sowie Rohrleitungen
schnelle und einfache Montage ohne Bohrungen
Träger aus recyceltem SBR-Gummi
Antivibrations-Fuß
schonende Lastverteilung durch eingebettete Mittelschiene aus hochwertigem Aluminium
Schraubensatz inklusive
Oberfläche UV-beständig
Temperaturbereich -40 bis 80 °C
Set
Abmessung
Tragkraft pro Sockel
400
400 x 190 x 95 mm
180 kg
600
600 x 180 x 95 mm
470 kg
1000
1000 x 160 x 90 mm
630 kg
Erweiterung für Aufstellsystem PH-Flexi
Erweiterung für das Aufstellsystem PH-Flexi
zur beliebigen Verlängerung geeignet
Tragkraft 500 kg
passend für zwei Einheiten
zwei Füße (á 320 mm)
integrierte Dämpfungsmatten je Fuß
Beine höhenverstellbar zwischen 300 und 405 mm
aus feuerverzinktem Stahl
UV-stabilisiert
Maße: 1200 x 1200 mm
Erweiterung für Aufstellsystem PH-Flexi-Plus
Erweiterung für das Aufstellsystem PH-Flexi-Plus
zur beliebigen Verlängerung geeignet
Tragkraft 350 kg
passend für zwei Einheiten
zwei Füße (á 305 mm)
integrierte Dämpfungsmatten je Fuß
Beine höhenverstellbar zwischen 250 und 450 mm
aus feuerverzinktem Stahl
UV-stabilisiert
Maße: 1000 x 1300 mm
Nur 1 auf Lager!
AuRü-Heat-Master Flächenheizung
Flächenheizung zur Einlage in das Auffang- und Rückhaltesystem
sorgt für eine vollflächige und zugleich effiziente Beheizung des Auffangsystems
speziell für Wärmepumpen und Klimaanlagen
ca. 1-3 m Heizkabel
einfache und schnelle Montage
fertigmontiert auf einer Edelstahl-Aufnahmeplatte (1.4301; Materialstärke von 0,5 mm)
Spannung: 230V AC ±10% 50Hz
Leistung: ca. 400 Watt
Kabeldurchmesser: ca. 7mm
Min. Betriebstemperatur: -30°C
Max. Betriebstemperatur: + 90°C
Min. Installationstemperatur: -30°C
Funktionsgewährleistung: ca. -15°C
Länge Anschlusskabel: ca. 5 m
Alarmausgang: potentialfreier Wechselkontakt (max. 60V 1A)
Schutzart: IP66 (Steuereinheit)
Einbaulage: liegend
Heizmatte inklusive Thermostat
Die Heizmatte wird unter das Gegenstromsystem geklebt und verfügt über ein Thermostat, sodass keine weiteren Komponente für die Funktion notwendig sind.
ü Thermostat, Halterung und 2,0 m Zuleitung
ü Material: Silikon
ü Abmessungen: 300 x 200 mm
ü Spannungsversorgung: 230 V / 50 Hz
ü Anschluss: 2 x 0,5 mm²
ü Thermostat-Einschalt-Temperatur: +3°C +/-2°C
ü Thermostat-Ausschalt-Temperatur: +8°C +/-2°C
ü Druckfestigkeit: 30 N / cm²
ü Schutzart: IP65
Heizungssteuerung Control-H1
Temperatur- und Wasserpegelabhängige Heizungssteuerung mit AlarmausgangDie intelligente Heizungssteuerung überwacht die Wassertemperatur im Auffangsystem. Somit wird die Heizung nur aktiviert, wenn Flüssigkeit mit einer Temperatur von < 5°C detektiert wird.Über einen 4-poligen DIP-Schalter können kundenspezifische Sonderprogramme eingestellt werden. Eine LED auf der Leiterplatte zeigt den Status der Steuerung an.Technische Daten:
Abmessungen: 151 x 80 x 60 mm
Material: PC (geeignet für den Einsatz im Außenbereich, f1-Listung nach UL 746C)
Schutzart: IP66
Nennspannung: 230V AC ±10% 50Hz
Heizung Schaltleistung: max. 10A bei 230V / 50Hz
Schaltleistung: max. 1A bei 125VAC / 60VDC
Aktivierung: automatisiert sobald Flüssigkeit vorhanden ist und Temperatur < 5°C
Nur 1 auf Lager!

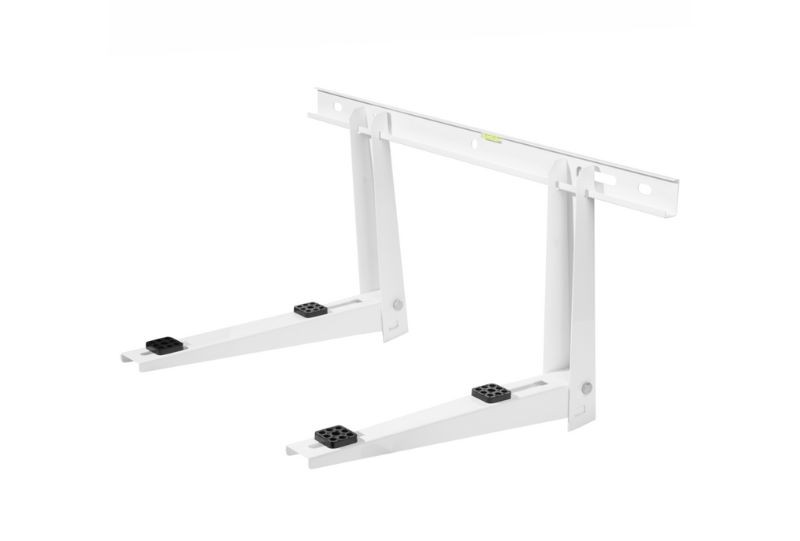

Konsolenset mit Schalldämmung
robustes, langlebiges Konsolenset
zur Wandmontage von Klimageräten
stabile und vibrationsarme Befestigung
einfache und flexible Montage
variable Einstellmöglichkeiten
präzise Höheneinstellung durch Hammerkopfschrauben
Schalldämmung durch Dämmpuffer
verzinkter Stahl
max. empfohlene Belastung je Set: 1.500 N
Nur 1 auf Lager!
Easy-Frame-Montagekit
Montagekit zur Erweiterung der Easy-Frame-Aufstellsysteme
zur Fixierung der Wanne auf dem Frame
zwei Querschienen mit Langlöchern
zwei Befestigungswinkel inkl. Schrauben
Nur 1 auf Lager!
Ölprotektor Auffangwanne aus Edelstahl
Basic
Edelstahl-Auffangwanne
mit Baumusterprüfnummer durch TÜV-Nord
Gegenstromsystem – Öl-Abscheider mit Laubschutzgitter
4x C-Füße aus Edelstahl
2x Feststellschrauben
optional mit Hochleistungs-Heizblock inkl. Thermostat
optional mit Flächenheizung
optional mit Montageset für Aufstellsysteme (Rahmengestelle)
Premium
Edelstahl-Auffangwanne (Wandstärke 1,5 mm)
mit Baumusterprüfnummer durch TÜV-Nord
Gegenstromsystem – Öl-Abscheider
Gegenstromsystem-Laubschutzgitter
4x C-Füße aus Edelstahl
Montageset (bei den Standardgrößen AuRü-L3, L5 & L7)
optional mit Hochleistungs-Heizblock inkl. Thermostat
optional mit Flächenheizung
optional mit Montageset für Aufstellsysteme (Rahmengestelle)
